试问有源晶振和无源晶振你知多少?


   晶振我们大家通常说有源晶振,无源晶振,这是俗称,在电子学上,通常将含有晶体管元件的电路称作“有源电路”(如有源音箱,有源滤波器和等),而仅由阻容元件组成的电路称作”无源电路”。电路中的晶体振荡器也是分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同,无源晶振为Crystal(晶体),而有源晶振则叫做Oscillator(振荡器)。无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确,有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体我,还有晶体管和阻容元件。在我们选用晶振时,还是要看你应用到的电路,如有时钟电路的,就选 择无源晶振,反之,就选用有源晶振。下面是源晶振和无源晶振的结构图型和内部结构。

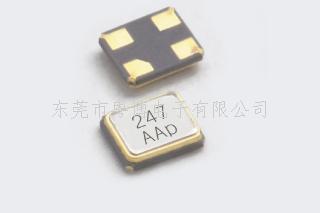

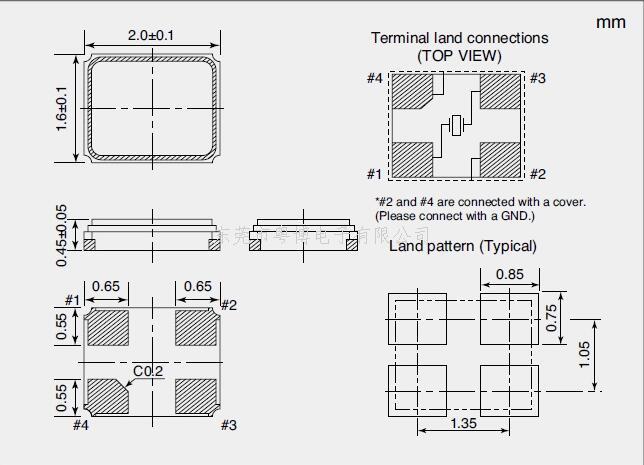

无源晶振结构图:

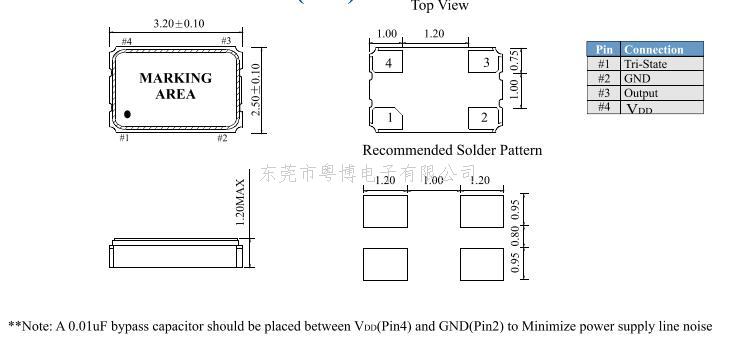

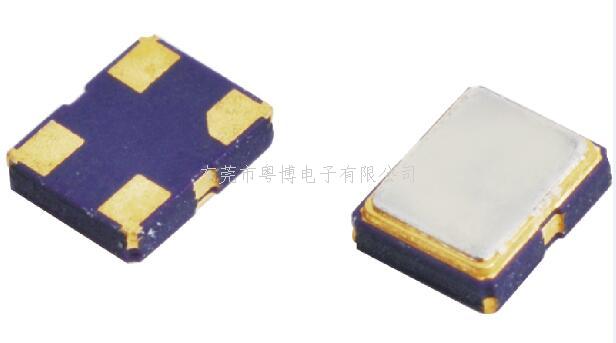

有源晶振结构图:
